PAS ассистент BZ-4 (8) – система ассистирования педалей (герметичный разъем)

PAS датчик BZ-4 (8) – система ассистирования (герметичный разъем)
Отличительной чертой данной модели является то, что этот датчик предназначен для  подключения к контроллеру интегрированному в крепежную планку аккумуляторной батареи (АКБ) АТЛАС. В связи с тем что данная модель АКБ предназначена для установки внутри рамы велосипеда, то и длинна провода данного датчика PAS-системы всего 0,3 м.

Система асистирования педалям (Pedal Assist System) – Позволяет ехать в гибридном режиме без участия ручки газа. Активируется при вращении педалей и подбирает обороты двигателя в зависимости от частоты вращения педалей. Самый экономичный режим езды.

Так как максимальная нагрузка на аккумуляторную батарею (АКБ) происходит при запуске мотор-колеса с помощью ручки "газа", то можно значительно экономить вашу АКБ запуская мотор-колесо с помощь системы PAS. при этом Ваша может экономиться до 20% ресурсов АКБ. Система может устанавливаться с любым напряжением цепи электровелосипеда.

Устанавливается данная система на каретку велосипеда с правой стороны (по ходу движения) под большую звезду. Для ее установки надо снять 1 педаль вместе с шатуном. Открутить гайку фиксирующую вал и под нее установить металлическое кольцо с датчиком и зафиксировать ее гайкой. Обязательно датчиком в сторону педали. На вал нужно установить пластиковую шайбу с магнитами. Магнитами в сторону датчика. После этого можно назад установить шатун с педалью. Расстояние между датчиком и шайбой с магнитами должно быть не более 5 мм. В противном случае датчик не будет срабатывать.

На разъем для подключения идет три провода .

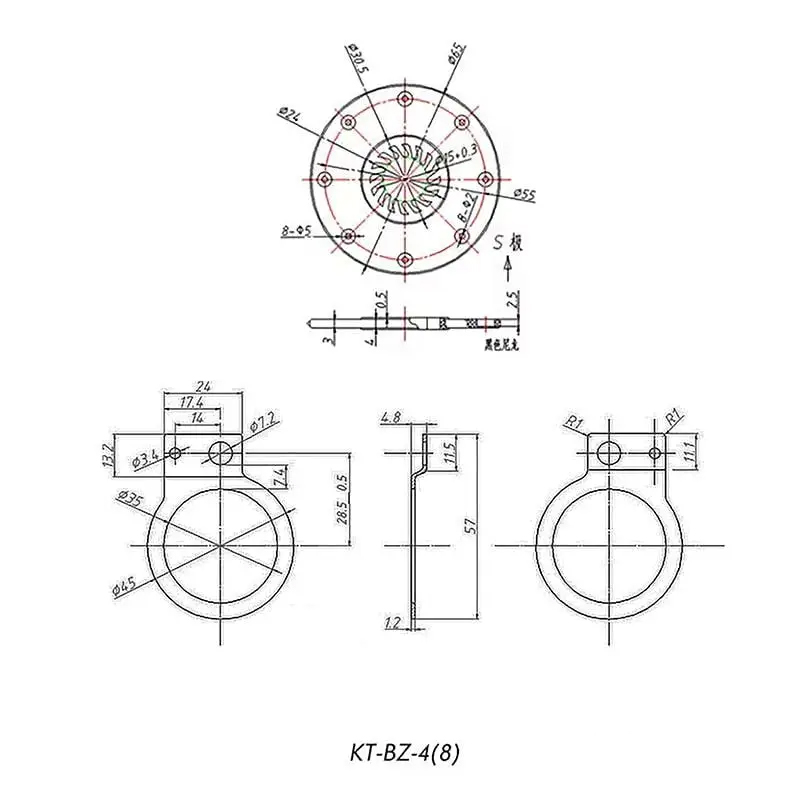

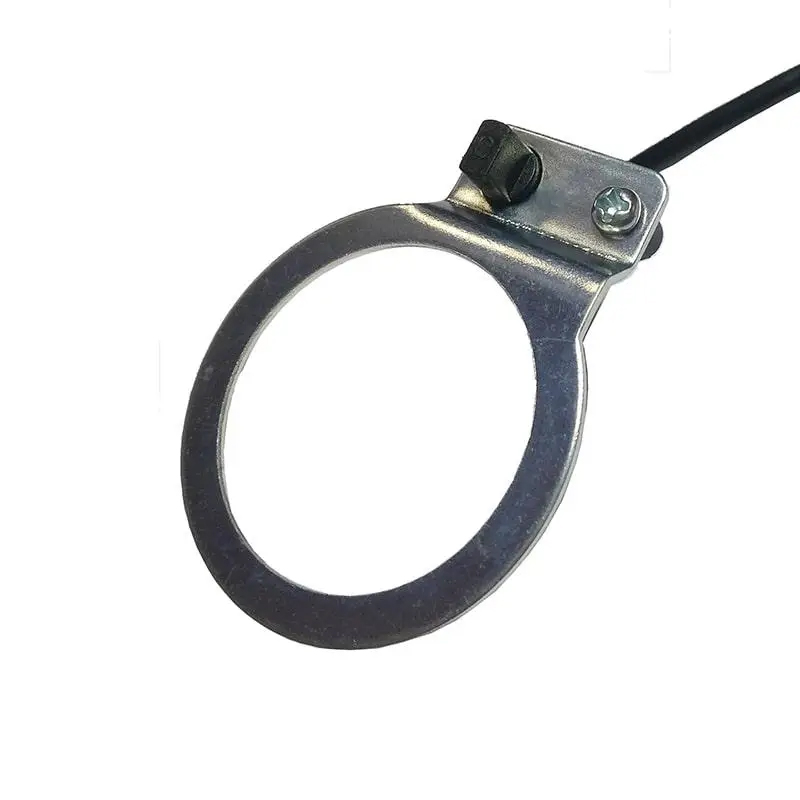

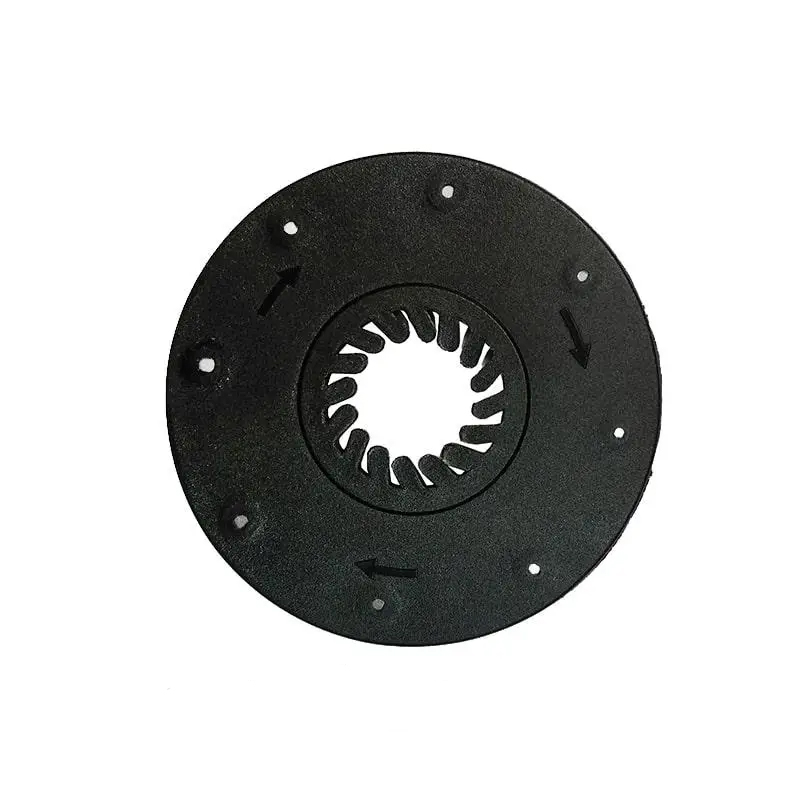

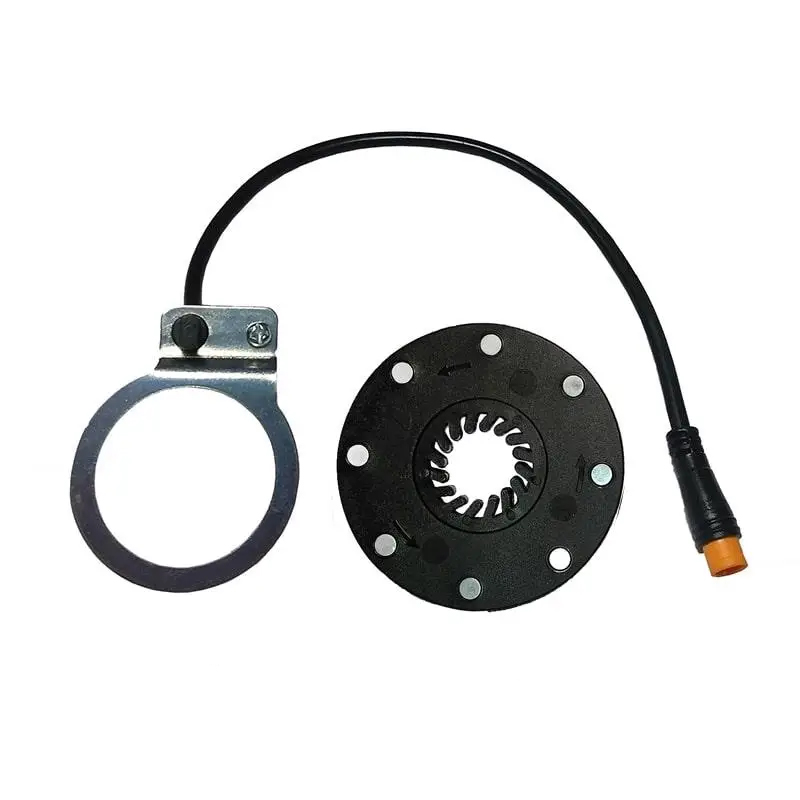

В комплект входит металлическое кольцо с датчиком и пластмассовая шайба с 8-ю магнитами.

Посадочное место: вал каретки (педали)
Включение: срабатывание на вращение
Длинна шнура подключения 0,2 м
